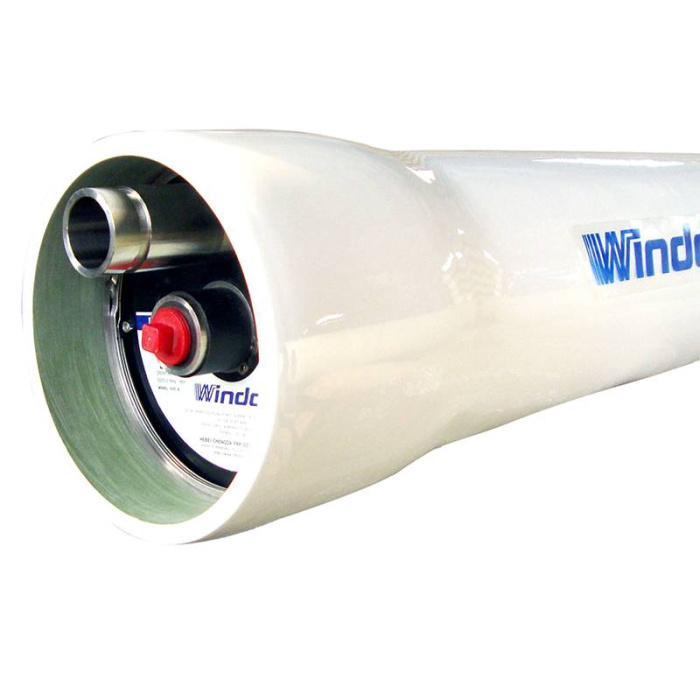

پرشر وسل ممبران یا هوزینگ ممبران صنعتی، محفظه‌ای تحت فشار است که ممبران‌های اسمز معکوس (RO) در داخل آن نصب می‌شوند. این تجهیز نقش اصلی را در تحمل فشار بالای پمپ، هدایت صحیح جریان‌های Feed، Permeate و Concentrate و محافظت مکانیکی از ممبران‌ها دارد.  جنس بدنه بیشتر پرشر وسل‌ها FRP است که علاوه بر وزن کم و مقاومت مکانیکی بالا، خاصیت ضد خوردگی هم دارد. مدل‌های استیل و PVC نیز در برخی کاربردهای خاص قابل استفاده‌اند.

کاربرد پرشر وسل‌ها در سیستم‌های BWRO (آب لب‌شور) و SWRO (آب دریا) است، و انتخاب صحیح آن‌ها، مستقیماً بر کارایی، راندمان و ایمنی کل سیستم RO تأثیر می‌گذارد.

انواع پرشر وسل

شناخت دقیق دسته‌بندی‌های رایج پرشر وسل منجر به انتخاب صحیح مدل با توجه به نیازمندی مدنظرتان می‌شود.

دسته‌بندی بر اساس قطر

• 4 اینچ: مناسب سیستم‌های ظرفیت (دبی) پایین و نیمه‌صنعتی
• 8 اینچ: استاندارد پروژه‌های صنعتی و ظرفیت بالا

قطر پرشر وسل به طور مستقیم روی دبی خروجی، تعداد ممبران در هر ماژول RO و ابعاد شاسی تاثیر گذار است.

دسته‌بندی بر اساس فشار کاری

انتخاب فشار بر اساس میزان TDS آب ورودی انجام می‌شود:

• ۳۰۰ تا ۴۵۰ psi: مناسب برای آب‌های شهری و چاه (BWRO).
• ۶۰۰ psi: برای آب‌های با سختی بالا.
• ۱۰۰۰ تا ۱۲۰۰ psi: مخصوص سیستم‌های آب‌شیرین‌کن دریایی (SWRO).

متریال بدنه پرشر وسل‌ها بر اساس فشار عملیاتی و نوع سیال انتخاب می‌شود. به عنوان مثال وسل‌های FRP به دلیل مقاومت در برابر خوردگی، انتخاب استاندارد برای آب‌های لب‌شور هستند، در صورتی که در SWRO‌ها از مدل‌های فشار بالا با لایه‌های تقویتی بیشتر استفاده می‌شود. علاوه بر فایبرگلاس، در موارد خاص و صنایع حساس مانند داروسازی یا سیستم‌های آب داغ، از استیل‌های ضدزنگ (SS316L) و در شرایط فشار بسیار بالا و خورندگی شدید از آلیاژهای Duplex و super duplex  استفاده می‌گردد؛ همچنین در کاربردهای آزمایشگاهی و فشارهای پایین، متریال‌های پلیمری نظیر PVC و ABS گزینه‌های اقتصادی محسوب می‌شوند.

دسته‌بندی بر اساس نوع پورت

• End Port: ورودی و خروجی از دو سر وسل؛ مناسب طراحی‌های ساده‌تر  و قیمت اقتصادی‌تر.

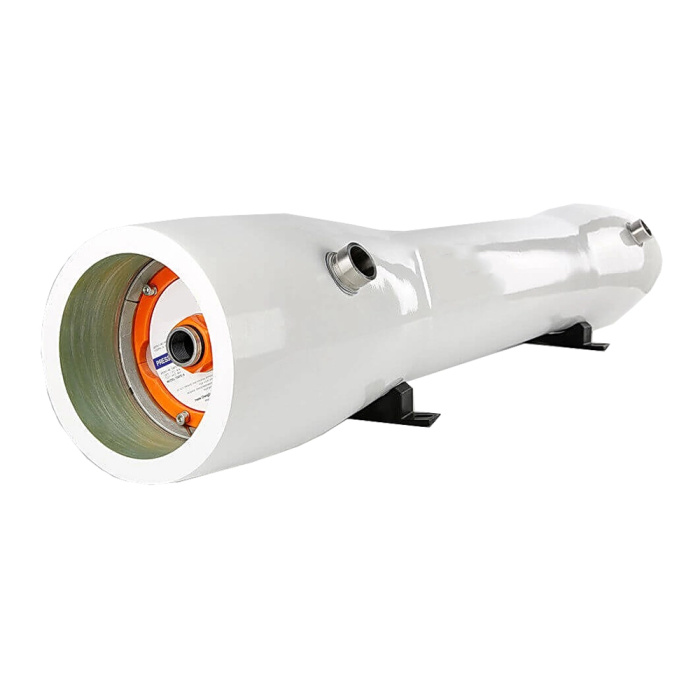

• Side Port: ورودی و خروجی از طرفین بدنه؛ ایده‌آل برای موازی‌سازی وسل‌ها در ماژول‌های RO بزرگ و کاهش پیچیدگی لوله‌کشی.

نوع پورت بر طراحی شاسی، آرایش رک‌ها و هزینه پایپینگ تاثیر مستقیم دارد.

دسته‌بندی بر اساس ظرفیت

پرشر وسل‌ها در مدل‌های 1 تا 8 المان (ممبران) تولید می‌شوند. در پروژه‌های صنعتی رایج‌ترین نوع، وسل‌های 6 المانه است، اما برای آب شیرین‌کن‌های دریایی خاص از مدل‌های 7 المانه نیز استفاده می‌شود . انتخاب تعداد المان مستقیماً بر طول ماژول‌های RO و دبی کلی سیستم تأثیر می‌گذارد.

افزایش تعداد المان‌ها موجب افزایش طول وسل و ماژول‌های RO، تغییر طراحی ساپورت‌ها و هزینه لوله‌کشی می‌شود، در حالی که فشار کاری و نوع پورت مستقیماً بر طراحی هیدرولیکی، افت فشار و راندمان کلی سیستم RO تأثیر می‌گذارند.

ساختار و اجزای فنی

بدنه از الیاف تقویت‌شده با رزین ساخته می‌شود. در نتیجه  تحمل فشار بالا، مقاومت در برابر خوردگی، عدم تغییر شکل تحت تنش طولانی‌مدت و وزن کمتر نسبت به استیل را فراهم می‌کند. لاینر داخلی (Epoxy یا Polyamide) یک لایه نازک از جنس پلی‌اولفین یا اپوکسی است. همچنین در تماس مستقیم با آب بوده  و نقش مهمی در آب‌بندی، جلوگیری از نشتی و افزایش طول عمر تجهیز دارد.

اجزای اصلی

• End Cap: وظیفه  تحمل فشار انتهایی و هدایت جریان‌ها

• Retaining Ring:  قطعات فلزی یا پلاستیکی مهندسی که درپوش انتهایی پرشر وسل را در جای خود قفل کرده و از پرتاب شدن آن تحت فشار جلوگیری می‌کنند.

• O-Ring و Seal Carrier: مجموعه آب‌بندی جهت جلوگیری از اختلاط جریان خوراک با آب شیرین

اورینگ‌ها معمولاً از جنس EPDM (مقاوم در آب شور) یا ویتون (مقاوم در دما و مواد شیمیایی) هستند .

• پورت‌های Feed / Permeate / Concentrate: پورت‌ها روی درپوش مسیرهای ورود آب خام (Feed)، خروج آب تصفیه‌شده (Permeate) و خروج آب شور غلیظ (Concentrate) هستند که جریان را درون محفظه کنترل می‌کنند.

تمامی پرشر وسل‌ها قبل از خروج از کارخانه تحت تست هیدرواستاتیک (Hydrostatic Test) و تست نشتی قرار می‌گیرند تا ایمنی در فشار طراحی (معمولاً 1.5 برابر فشار کاری) تأیید شود .

تفاوت Design Pressure و Operating Pressure

• Design Pressure: حداکثر فشاری که وسل برای آن طراحی شده است.
• Operating Pressure: فشار کاری مجاز در بهره‌برداری مداوم که معمولاً کمتر از فشار طراحی است.

استفاده از وسل در فشار بالاتر از Operating Pressure ریسک ترک‌خوردگی و شکست را افزایش می‌دهد.

کاربردها

• صنعت آب و فاضلاب: آب‌شیرین‌کن‌های شهری (آب دریا و لب‌شور)، بازچرخانی پساب صنعتی، تولید آب آشامیدنی

BWRO (آب لب‌شور): شامل تصفیه آب چاه،آب شور سبک، صنایع عمومی، کاربری‌های کشاورزی و صنعتی. در این کاربردها معمولاً از وسل‌های با فشار 300 تا 450 psi استفاده می‌شود .

SWRO (آب دریا): شیرین‌سازی آب دریا با شوری بالا نیازمند وسل‌های فشار قوی (1000 تا 1200 psi) است تا بتواند فشار اسمزی بالای 50 تا 70 بار را تحمل کند .

• صنایع مصرف‌کننده:
  • صنعت غذایی و دارویی: نیازمند وسل‌های استیل یا FRP با کیفیت بالا برای تولید آب با خلوص بسیار زیاد، تولید آب با سختی و TDS کنترل‌شده، کارخانجات لبنیات، تولید نوشابه و آب معدنی، تولید آب PW و WFI (در ترکیب با UF و سیستم‌های دیگر) و حذف یون‌ها، باکتری‌ها و اندوتوکسین‌ها (به‌عنوان پیش‌تصفیه)
  • صنایع بهداشتی
  • صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها: برای تولید آب بدون یون (DM) جهت تغذیه بویلرها و فرآیندهای شیمیایی، کاهش TDS برای تزریق، پیش تصفیه قبل از EDI یا رزین‌های تبادل یونی، آب فرایندی و تولید آب دمین برای بویلرها، تولید آب فوق خالص برای بویلرهای فشار بالا، سیکل ترکیبی و بخار
    معمولاً RO + EDI یا RO + Mixed Bed استفاده می‌شود.
  • کشاورزی (گلخانه‌ها): برای تصفیه آب شور و استفاده در سیستم‌های آبیاری مدرن و کنترل EC برای کشت هیدروپونیک
  • واحدهای تولیدی نیازمند آب DM / RO
  • صنایع الکترونیک و نیمه‌هادی: تولید آب Ultra Pure Water (UPW) و حذف کامل یون‌ها برای جلوگیری از آسیب به ویفرها
  • صنایع فولاد و معدن: بازیافت پساب، تأمین آب صنعتی با سختی پایین و کاهش رسوب در سیستم‌های خنک‌کاری

انتخاب نادرست فشار یا قطر وسل، به شدت راندمان ممبران را کاهش داده و عمر مفید آن را کوتاه می‌کند.

مزایا و تمایزات محصول

هرچند پرشر وسل‌ها در جنس‌های مختلفی (استیل، پلیمر و…) تولید می‌شوند، اما بدنه FRP به دلیل ضدخوردگی بودن و تحمل فشار بالا، استاندارد غالب صنعت است. این پوسته مهندسی‌شده در برابر شوک‌های هیدرولیکی ایمن بوده و با ابعاد استاندارد تمامی ممبران‌های مطرح بازار ایران از جمله FilmTec، Vontron، CSM، LG و Hydranautics سازگاری بالا  دارد؛ به‌طوری که فرآیند جای‌گذاری و آب‌بندی ممبران در آن‌ها بدون نشت و افت فشار انجام می‌گیرد. در صورت بهره‌برداری صحیح، این محفظه‌ها می‌توانند 10 تا 20 سال در محیط‌های صنعتی عملکرد پایدار داشته باشند. دسترسی به قطعات مصرفی مانند O-Ring، Retaining Ring و End Cap در زمان بهره‌برداری و تعمیرات، یک مزیت بزرگ است که توقف خط تولید را به حداقل می‌رساند. طراحی شده برای تحمل فشارهای متفاوت، از سیستم‌های آب لب‌شور (۳۰۰ psi) تا آب دریا (۱۲۰۰ psi). عملکرد پایدار در محدوده دمای ۰ تا ۴۹ درجه سانتی‌گراد و محدوده pH وسیع (۲ تا ۱۱) مناسب برای شستشوی شیمیایی.

راهنمای انتخاب (چک‌لیست مهندسی)

برای اطمینان از خرید صحیح و یک انتخاب درست، پیشنهاد می‌کنیم مراحل زیر را به‌عنوان یک چک‌لیست مهندسی دنبال کنید. این راهنما به شما کمک می‌کند تا اشتباهات رایج را مرتکب نشوید .

پارامترهای انتخاب برای داشتن یک چک‌لیست سریع

1. فشار کاری سیستم: بیشینه فشاری که پمپ تأمین می‌کند چقدر است؟ مبنای انتخاب psi مناسب (مثلاً 300، 450، 600 یا 1000) همین عدد است. همیشه وسلی باکلاس فشار بالاتر از فشار کاری پمپ انتخاب کنید.
2. قطر ممبران: 4 یا 8 اینچ؟
3. تعداد ممبران داخل هر وسل چقدر است؟ (1 تا 7 المان).
4. نوع پورت: آیا محدودیت فضا دارید؟ (Side Port). یا چیدمان ساده برایتان اولویت دارد؟ (End Port) .
5. جنس بدنه بر اساس شرایط محیطی (رطوبت، خوردگی، شوری).
6. سازگاری با ممبران موجود در پروژه.
7. BWRO هست یا SWRO؟
8. نیاز به قطعات یدکی در آینده داری؟

اشتباهات رایج:

• انتخاب وسل با فشار کمتر از فشار واقعی پمپ.
• توجه نکردن به طول وسل نسبت به تعداد المان.
• استفاده از گریس یا روغن نامناسب برای مونتاژ ممبران.

قطر وسل	تعداد المان	فشار کاری	فشار تست	نوع پورت	محدوده دمایی	جنس	کاربرد
4Inch	2–1	300–600	تا 1.5 برابر فشار کاری	End	5–45°C	FRP + Epoxy	BWRO
8Inch	7–1	300–1000	تا 1.5 برابر فشار کاری	End / Side	5–45°C	Polyamide	BWRO / SWRO

نصب، راه‌اندازی و نگهداری

رعایت نکات نصب و نگهداری، نقشی اساسی در افزایش عمر وسل و ممبران دارد. همچنین از شکستن کپ‌ها و نشتی مزمن جلوگیری کند

• نکات پیش از نصب:

• • • بررسی سلامت بدنه و کپ‌ها
    • چک کردن کامل ORing ها و Retaining Ring

• دستورالعمل مونتاژ ممبران:

• • • استفاده از Lubricant مخصوص ممبران برای روان‌کاری O-rings و واشرهای لاستیکی ممبران و پرشر وسل
    • رعایت جهت ممبران
    • نصب صحیح End Cap و تست نشتی

• نکات بهره‌برداری:

• • • جلوگیری از شوک فشار
    • عدم قرارگیری وسل در معرض UV مستقیم

• نگهداری دوره‌ای:

• • چک نشتی
  • بازدید O-Ringها
  • کنترل فشار تست دوره‌ای

قیمت و عوامل اثرگذار
قیمت پرشر وسل عدد ثابتی نیست و به عوامل فنی و اقتصادی مختلفی بستگی دارد. مهم‌ترین آن‌ها عبارت‌اند از:

• قطر وسل: مدل‌های ۸ اینچ به دلیل مصرف بیشتر مواد و ابعاد بزرگ‌تر، گران‌تر از نوع ۴ اینچ هستند.
• فشار کاری: هرچه رده‌ی فشاری بالاتر باشد (۳۰۰ تا ۱۰۰۰ psi)، ضخامت و تعداد لایه‌های FRP بیشتر شده و در نتیجه قیمت افزایش می‌یابد. وسل‌های مخصوص SWRO معمولاً از نوع‌های فشار بالا و گران‌تر از مدل‌های BWRO هستند.
• تعداد المان‌ها: افزایش تعداد ممبران در هر وسل (طول بیشتر)، هزینه نهایی را بالا می‌برد.
• نوع پورت: مدل‌های Side Port به دلیل طراحی و ماشین‌کاری پیچیده‌تر، معمولاً قیمت بالاتری نسبت به End Port دارند.
• برند و کشور سازنده: تفاوت کیفیت رزین، الیاف و فرآیند تولید در قیمت نهایی بسیار اثرگذار است.
• جنس و کیفیت FRP: نوع رزین و گرید الیاف تقویت‌کننده مستقیماً بر دوام و قیمت تأثیر می‌گذارند.
• وضعیت تولید: محصولات وارداتی معمولاً به دلیل هزینه حمل‌ونقل و تغییرات نرخ ارز قیمت بالاتری دارند.
• نوسانات اقتصادی: تغییر قیمت جهانی مواد اولیه مانند رزین، الیاف شیشه و هزینه‌های حمل‌ونقل بین‌المللی نیز عامل مؤثر است.

در نتیجه، بهترین راه برای استعلام دقیق قیمت، اعلام مشخصات پروژه شامل فشار کاری، تعداد المان، نوع پورت، نوع سیستم (BWRO یا SWRO) و برند مورد نظر است تا پیشنهاد فنی و اقتصادی متناسب دریافت شود.

جمع‌بندی

پرشر وسل قلب مکانیکی سیستم RO است و انتخاب صحیح آن تضمین‌کننده ایمنی ممبران‌ها و راندمان کل واحد تصفیه آب خواهد بود؛ قیمت این تجهیز به عواملی مانند قطر (4 یا 8 اینچ)، فشار کاری، تعداد المان، نوع پورت، برند، کیفیت جنس بدنه و نوسانات ارزی بستگی دارد و مدل‌های SWRO به دلیل فشار بالاتر گران‌تر از BWRO هستند. برای دریافت قیمت دقیق و پیشنهاد فنی متناسب با دبی، TDS و فشار کاری پروژه، با کارشناسان ما تماس بگیرید یا مشخصات فنی خود را ارسال کنید.
